Control de calidad VW (porosidad e inclusiones)
Para clientes con normas estrictas —principalmente Volkswagen (VW)— no basta con la composición química: hay que evaluar porosidad e inclusiones contra los límites de la norma y dejar evidencia. Zap centraliza esto en el Dashboard de Calidad, con accesos a Porosidad (método VW 50093) y a Inclusiones VW.
Dashboard de Calidad
Sección titulada «Dashboard de Calidad»Calidad → Dashboard Calidad (la página se titula Calidad). Arriba eliges el ejercicio (el año) y Actualizar vuelve a leer los datos. La página tiene tres partes:
| Parte | Qué muestra |
|---|---|
| Cuatro tarjetas | Coladas con Análisis, Con análisis de Liberación (el porcentaje de coladas con un análisis de tipo Liberación capturado en Zap; la liberación la decide ARL), Sin análisis de Liberación (las coladas que no lo tienen) y Cumplimiento Spec (cuántas de las que tienen análisis de Liberación quedaron dentro de especificación; se pone en rojo debajo de 90 %). |
| Accesos | Tres secciones. Calidad química: Registrar Análisis (Capturar análisis químico), Calculadora de Ajuste y Cargas Modelo. Calidad metalúrgica (porosidad y limpieza del metal, lo que pide VW): Porosidad, Capturar porosidad e Inclusiones VW. Certificados: Emitir certificado (solo con permiso de escritura de Calidad), Certificados de calidad y Química invalidada. |
| Últimos Análisis | Los análisis más recientes, con su colada, fecha, tipo, producto y espectrómetro. |
El dashboard no decide la liberación. La química la libera el laboratorio en ARL Lab (Cómo decide ARL Lab si una colada se libera); la porosidad, el desgasificado y la retención se revisan colada por colada al emitir el certificado. Cómo: Emitir el certificado de calidad y Revisar los certificados con química invalidada.
Porosidad VW 50093
Sección titulada «Porosidad VW 50093»La porosidad no se teclea: se mide sobre la foto de cada rebanada con el método de campos VW 50093. Pasos completos: Medir la porosidad VW 50093.

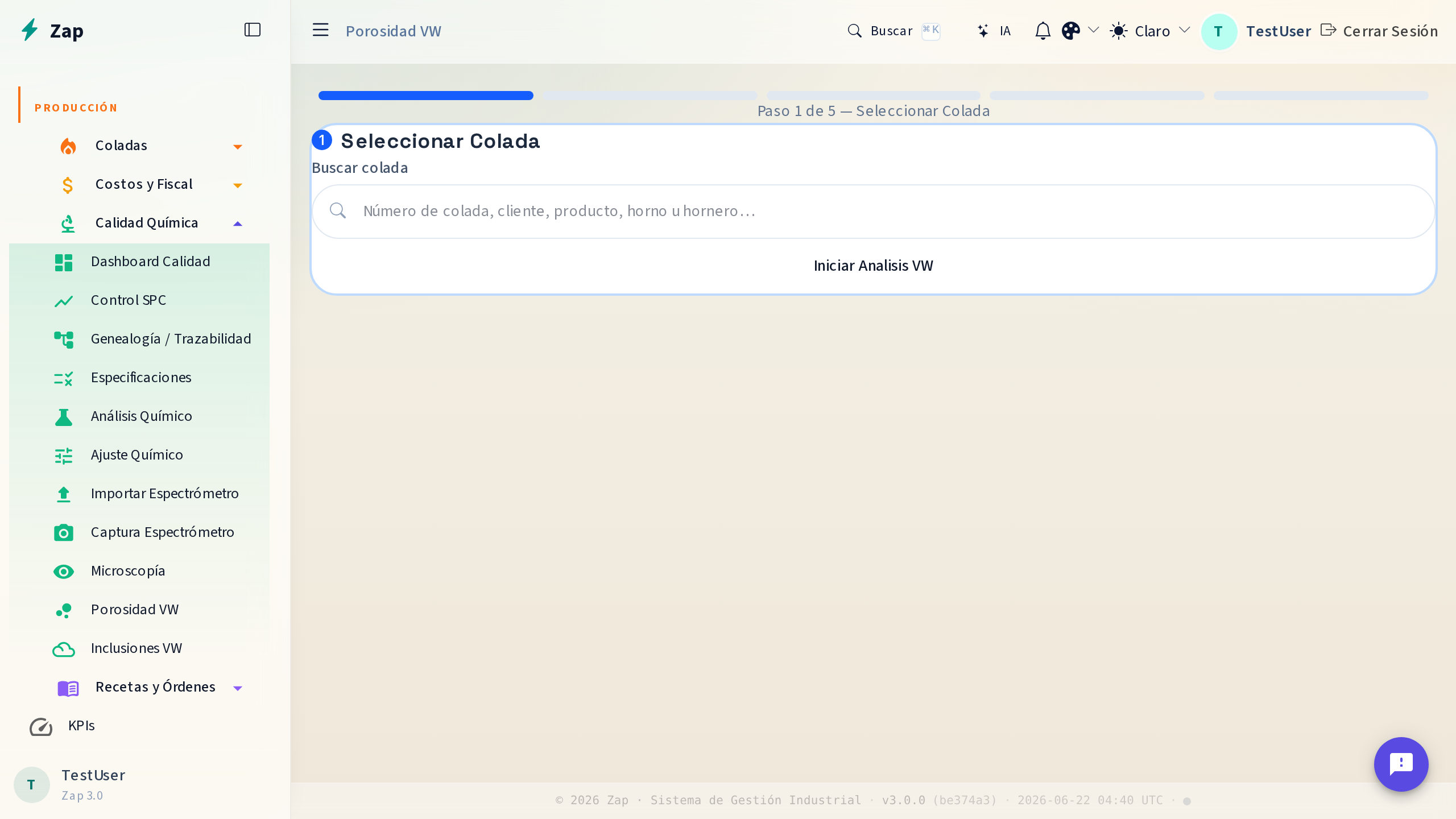

Toda la porosidad está en una sola entrada del menú, Calidad → Calidad metalúrgica → Porosidad. Cada pantalla muestra la misma barra de pestañas: Análisis · Capturar · Control · Histórico, y Densidad para quien puede escribir datos de Calidad. El título es siempre «Porosidad», con la insignia «Método VW 50093».
| Dato | Valor en Zap |
|---|---|
| Pestañas | Capturar (celular: rebanada, etiqueta y foto) y Análisis (escritorio, en 3 pasos: Rebanadas → Medición → Resultado; el último trae la evidencia y los PDF). Control es el tablero por periodo y Histórico, las estimaciones |
| Rebanadas | 3 rebanadas transversales (principio, medio y final) de 1 lingote de mitad de vaciado; cada una con vuelta y cara (A o B). El lingote de fin de vaciado se puede capturar, pero por ahora Zap no lo exige |
| Campos | 2 por rebanada, de 25.6 × 17.4 mm, contiguos (sin hueco ni traslape), completos sobre la pieza |
| Escala mínima | 30 px/mm |
| Qué se mide | Solo la pieza: el fieltro, la etiqueta y la regla quedan fuera; el punto de plumón del centro se excluye |
| Resultado | Peor campo, con 2 decimales; clase en pasos de 5 % |
| Veredicto | ≤ 3 % OK · 3–5 % ALERTA · más de 5 % RECHAZO |
| RECHAZO | Abre un plan de reacción: la colada queda retenida y se miden 2 lingotes más |
| Confianza de cada rebanada | Defendible, No defendible o Sin medición; una no defendible medible con las marcas filtradas dice Con marcas de preparación (filtradas); el análisis también puede salir Incompleta |
| Reporte | Reporte PDF: % de C1 y C2, confianza y motivos por rebanada; «no defendible» en rojo |
| Comparación A/B/C/D | Informativa, no certificable |
| Densidad (Arquímedes) | La pestaña Densidad («Densidad (Arquímedes) y RPT») es otra medida: no equivale a VW 50093 y no se usa para aceptar ni en el certificado |

Motivos de «Retomar» y avisos
Sección titulada «Motivos de «Retomar» y avisos»Al revisar la foto, Zap da un veredicto por rebanada. Retomar pide otra foto; Repulir pide volver a preparar la cara; un Aviso solo informa. Los textos de la primera columna son los que muestra Zap.
Retomar la foto
Sección titulada «Retomar la foto»| Lo que dice Zap | Qué hacer |
|---|---|
| La sección toca el borde de la foto | Aleja un poco el teléfono y centra la pieza. Deja al menos 1 cm de fieltro visible entre la orilla de la rebanada y cada borde de la foto. La pieza suele quedar cortada por la izquierda |
| Reflejos sobre la sección | Evita el reflejo blanco: mantén la luz a 45° del mismo lado y gira solo la pieza (o baja la lámpara) hasta que ninguna zona de la rebanada se vea blanca quemada |
| Reflejo blanco quemado dentro de un campo de medición (oculta los poros que haya debajo) | Lo mismo que el reflejo. Bloquea la foto: un poro bajo el reflejo no se cuenta y el % saldría más bajo de lo real |
| La iluminación no es pareja sobre la sección | Luz a 45° desde un lado fijo, siempre el mismo; sin sombras duras ni reflejos blancos sobre la rebanada |
| Foto sobreexpuesta (zonas quemadas) | Baja la iluminación o evita los reflejos |
| Foto subexpuesta (muy oscura) | Sube la iluminación |
| Foto desenfocada | Enfoca y no muevas el celular |
| No se ve la regla en la foto / La regla no se pudo leer con confianza | La regla completa, enfocada y en el mismo plano que la superficie |
| Resolución insuficiente (mínimo 30 px/mm) | Acerca la cámara |
| No se encontró la sección en la foto | La sección completa, sobre un fondo que contraste |
| No se reconoce la probeta en la foto (se detectó fieltro, etiqueta o solo una parte de la cara) | La probeta completa, enfocada y sin la etiqueta encima |
| Los 2 campos de 25.6 × 17.4 mm no caben dentro de la sección | Fotografía la sección completa, más de cerca |
| La cámara estaba inclinada respecto a la superficie / La imagen está deformada | El celular de frente y paralelo a la cara |
| No se encontró la tarjeta de calibración / La regla y la tarjeta no dan la misma escala | La tarjeta completa y plana, junto a la sección y en el mismo plano que la regla |
| La base mayor no está marcada | Marca la base mayor en la probeta y retoma la foto |

Repulir
Sección titulada «Repulir»| Lo que dice Zap | Qué hacer |
|---|---|
| El analizador juzgó insuficiente la preparación (el porcentaje depende del umbral) | La cara tiene marcas de preparación. Primero mira si la rebanada quedó Con marcas de preparación (filtradas): en ese caso no se repule (ver abajo). Si no, vuelve a preparar la rebanada (pulir y limpiar) y mide de nuevo. Retomar la foto no lo arregla, y mover el umbral tampoco |
Con marcas de preparación (filtradas): no se repule
Sección titulada «Con marcas de preparación (filtradas): no se repule»Al medir, el analizador intenta separar las marcas de preparación de los poros. Si lo logra con un resultado estable, la rebanada queda Con marcas de preparación (filtradas), en ámbar, y Zap dice:
«Rebanada medible con marcas de preparación (filtradas): no hace falta retomar la foto ni re-preparar. El % filtrado es una estimación de confianza reducida y no certifica sola.»
Qué hacer:
- No vuelvas a preparar la rebanada ni retomes la foto.
- Revisa los dos números: % sin filtrar y % filtrado (marcas de preparación).
- Escribe las dos justificaciones que pide Zap para finalizar: la de la preparación y la de la excepción de la rebanada. Cómo: Si la rebanada queda con marcas de preparación (filtradas).
Solo pasa cuando la preparación es el único problema de la rebanada. Si además falla la escala, los campos u otra cosa, Zap pide retomar como siempre.
La rebanada sigue siendo no defendible. El % filtrado es una estimación: puede dejar fuera poros muy delgados (menos de unos 0.10 mm de ancho) y contar de más trozos oscuros de una raya. Por eso Zap siempre lo muestra junto al % sin filtrar, y no certifica con él.
Si el filtro no sirve, Zap dice Marcas: no medible con el motivo y la rebanada sigue como Repulir. Según el motivo:
| Motivo | Qué hacer |
|---|---|
| la medición filtrada cambia con el umbral | El % filtrado tampoco es estable. Vuelve a preparar la rebanada |
| las marcas cubren 10 % o más de un campo | Hay demasiada superficie rayada o emborronada. Vuelve a preparar la rebanada y toma otra foto |
| defectos brillantes compactos (posible cavidad untada) | Puede haber poros tapados al pulir, o suciedad. El % filtrado saldría bajo. Vuelve a preparar la rebanada |
| contorno dibujado cerrado (no es un poro) | Hay una línea dibujada que encierra una zona (una anotación o un marco). Mide la foto sin dibujos |
| el campo puede salir de la probeta | Mueve el campo para que quede completo sobre el metal y mide de nuevo |
Avisos (no se retoma)
Sección titulada «Avisos (no se retoma)»| Lo que dice Zap | Qué significa |
|---|---|
| La pre-revisión no pudo evaluar la preparación de la superficie en sus campos sugeridos | Solo un aviso. La preparación se evalúa al medir los campos confirmados |
| Posibles marcas de preparación | Revisa la superficie antes de medir. La medición dirá si la preparación es insuficiente y si la rebanada se puede medir con las marcas filtradas |
| Preparación insuficiente, pero la rebanada parece medible con marcas de preparación: mídelo; no hace falta re-preparar. | Mide la rebanada. La medición confirma si queda Con marcas de preparación (filtradas) |
| No se pudo verificar la escala mm/cm de la regla | Confirma la escala con la calibración de 2 puntos |
| Solo cabe un campo de medición dentro de la probeta | Coloca el segundo campo a mano, completo sobre la probeta |
Otros pendientes de la rebanada
Sección titulada «Otros pendientes de la rebanada»- Escala: «No hay escala medida en esta foto» o «La regla automática y la calibración de 2 puntos no coinciden» → marca de nuevo dos divisiones de la regla, lo más separadas posible.
- Campos: «La medición no tiene sus 2 campos» o «Un campo sale de la sección» → coloca C1 y C2 completos sobre la sección y mide de nuevo.
- Identificación: falta la colada, la vuelta, el lingote o la cara → captúralos en la rebanada.
- «El analizador no estuvo disponible» → pulsa Revisar ahora (celular) o Reinspeccionar (escritorio).
Histórico (porosidad estimada)
Sección titulada «Histórico (porosidad estimada)»Calidad → Calidad metalúrgica → Porosidad, pestaña Histórico lista las fotos de los análisis físicos guardadas en SharePoint, con la comparación de los métodos de zona A/B/C/D. Las fotos nuevas llegan solas de SharePoint (Procesar ahora las trae sin esperar) y pasan a Lectura IA. La estimación de porosidad con IA local se retiró: las estimaciones que ya existían quedan solo como historial y ya no se reintentan. Nada de esto es una medición VW 50093: no cambia veredictos, no retiene coladas y no llega al certificado. Para medir, usa la pestaña Análisis; Promover a rebanada VW lleva una foto histórica a una rebanada, y Ir a Análisis abre la lista de mediciones.
Cada foto de porosidad o de inclusiones que se sube también recibe una lectura IA, solo como estimación. Cómo confirmarla o corregirla: Revisar las lecturas IA de las fotos.
Capturar inclusiones VW
Sección titulada «Capturar inclusiones VW»Calidad → Calidad metalúrgica → Inclusiones VW. La prueba cuenta inclusiones en la fractura de una muestra de molde K, no en un corte metalográfico.
- Zap crea 3 muestras. Las 2 primeras se descartan (precalientan el molde) y se analiza la tercera: inclusiones encontradas, área inspeccionada (cm²) y foto de la fractura.
- Guardar y Calcular Métricas calcula la densidad (inclusiones/cm²) y el índice (inclusiones por muestra).
- Densidad mayor de 5 = Contaminado (límite VW desde el 2026-10-12; antes era 10). Índice mayor de 5 = Rechazable. Cualquiera de los dos da RECHAZADO.
- Si hay inclusiones y el área es 0 cm², Zap no calcula: captura el área de cada muestra.
- Un RECHAZADO muestra el aviso ⚠ DETENER VACIADO y manda la alerta a piso.
Pasos completos: Hacer la prueba K-mold. Tablas de clases: Clasificación de inclusiones.
Trazabilidad y evidencia
Sección titulada «Trazabilidad y evidencia»Cada captura queda ligada a la colada y aparece en:
- El certificado de calidad FCI-12 que acompaña al embarque. Por cada colada imprime la porosidad (porcentaje del peor campo y su clase), las inclusiones por clase y el K S/n de la prueba K-mold (JIS H 0523; N/M si la colada no tiene caras capturadas). Sin medición de porosidad vigente, con porosidad rechazada o con una rebanada no defendible aceptada al finalizar, Zap no emite el certificado salvo con una excepción firmada por Calidad. Ver Emitir el certificado de calidad.
- El histórico de la colada para auditoría.
- Los KPIs de producción (la tasa de primera-vez-OK incluye estos rechazos).
Buenas prácticas
Sección titulada «Buenas prácticas»- Captura en el momento — no acumules resultados de calidad; el semáforo sirve para decidir liberación antes de embarcar.
- Adjunta la probeta/posición — ante una reclamación de cliente, saber de dónde se tomó la muestra es clave.
- Revisa tendencias — porosidad creciente entre coladas suele indicar un problema de desgasificado o humedad en la carga.
